Modules pour Plancher Vitré









VOTRE SPECIALISTE PLANCHER DE VERRE SUR-MESURE OU EN KIT
(Disponible en Standard avec des modules de 650 x 1300mm ou en Sur-Mesure)

Dimension du module : 650mm x 1300mm

(ou par nos équipes de pose sur toute l'île de France)



2 Possibilités de pose




Plaquette et Tarifs 2020-2021


Enlèvement chez Métal et Transparence by Baieeco
220 allée des Ormeteaux, Zac du Tuboeuf
77170 Brie Comte Robert

Téléchargez nos Tarifs :
tarifs-2020-21_2.pdf

Télécharger notre plaquette :
plaquette-metal-et-transparence.pdf

Téléchargez notre méthode de pose avec feuillure :
plancher-de-verre-pose-en-feuillure-metal-et-transparence.pdf

   Téléchargez notre méthode de pose avec pré-cadre :
              plancher-de-verre-pose-avec-pre-cadre-metal-et-transparence.pdf

Télécharger Cahier du CSTB 3448 pour planché vitré, dalles de verres, plancher de verre :
cstb-cahier-3448-dalle-de-verre---plancher-vitre---installateur-www.baieeco._1.pdf


Nous contacter par téléphone : 01 60 28 10 76 (Horaires de bureau 9h00 - 17h30)
Siège Social : 220 allée des Ormeteaux - 77170 Brie Comte Robert

Région Centre (45,41,28)
01 60 28 10 76 (Horaires de bureau 9h00 - 17h30)

Région Nord (59,60,62) Hauts de France et Belgique
Contact : Mr Comte
06 17 22 58 33
email : steel.ing62@gmail.com


DESCRIPTIF

Un plancher vitré également appelé plancher de verre ou puit de lumière permet d'augmenter sa surface habitable tout en conservant un espace lumineux. C'est également un magnifique ouvrage permettant d'apporter du cachet à votre habitat.

Dans le concept que nous vous proposons vous avez la possibilité de réaliser juste un puit de lumière mais également un véritable plancher de verre vous même, en assemblant les modules selon nos préconisations.

La pose de notre KIT PLANCHER DE VERRE étant conçu pour être très simple, nous vous proposons d'en assurer vous-même son installation. Pour cela, il vous sera remis une notice de pose "pas à pas".

Votre dalle de verre est déjà montée dans son cadre cornière acier par nos soins conformément aux cahiers du CSTB n°3448 et selon les préconisations de notre partenaire SAINT GOBAIN Leader mondial de l'habitat durable.

Exemple de réalisation d'un plancher de verre "sur-mesure"



Réalisation d'un plancher de verre dans une maison à Aulnay sous Bois.

1 - Installation de la structure acier / Thermo-laquage Blanc (RAL 9016)

2 - Pose des joints (bandes noires) sur la structure pour accueillir les vitrages (Dalle de verre tri-feuilleté TREMPE* - 10/10/6mm + 1 mm intercalaires d'assemblage = 27mm)

3 - Pose des dalles de verre

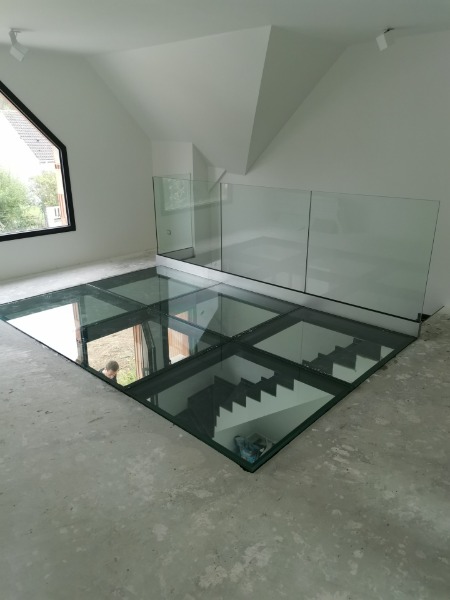

4 - Pose des gardes-corps en verre / structure ayant été étudiée et adaptée par notre bureau d'études pour recevoir des gardes-corps

5 - Installation des habillages en inox sur tout le pourtour du plancher du vitré.

*Nous insistons sur le fait que nos dalles de verre sont TREMPEES et non recuites!


Plancher de verre avec structure en forme de vague



Réalisation d'un plancher de verre en forme de vague dans une maison à Fontenay-aux-Roses.


1 - Prise de côte avec réalisation d'un gabarit pour la vague.

2 - Notre bureau d'études vous fournit des plans à partir du relevé de côte et du gabarit pour que vous puissiez valider l'aspect esthétique du projet (calepinage des produits verriers / sections des fers utilisés...).
Nous avons aussi la possibilité de vous proposer des plans en 3D.

3 - Après validation, nous nous sommes rapprocher d'une entreprise de cintrage pour réaliser la forme de vague sur le fer. Cette étape nécessite un relevé de côtes précis en amont car le cintrage représente un coût supplémentaire comparé à une structure rectangulaire ou carré. Un plan précis est également réalisé par le bureau d'études pour la fabrication des dalles de verre en forme.

4 - Dans notre espace "Galerie photo", vous pourrez retrouver les photos des différentes étapes de ce projet.

5 - Après fabrication, la structure du plancher de verre est installer chez le client. Ensuite, nous avons deux possibilités :

Mise en place des dalles de verre tout de suite après la pose de la structure.
Conseiller lorsque le chantier est terminer et qu'aucun autres corps d'état ne repassera sur ce dernier.

Mise en place des dalles de verre quelques temps après la pose de la structure. (Surcoût sur le devis)
Conseiller lorsque le chantier n'est pas encore terminé et que d'autres corps d'état viennent travailler.


6 - Si vous faites le choix d'attendre avant la mise en place des dalles verres, nous réalisons un platelage (sécurisation de la structure) à l'aide de panneaux OSB de forte épaisseur. Ce qui permet de pouvoir marcher sur la structure et/ou permettre à un autre corps d'état de travailler sur et autour de notre plancher de verre tout en étant sécuriser.

7 - Installation des dalles de verre. Nous conseillons fortement l'installation de ces dalles de verre en toute fin d chantier pour éviter toute casse inutile.


Partenariat avec une artiste contemporaine



Pour cette réalisation, nous avons travailler en partenariat avec une artiste contemporaine.

Il s'agit bien d'une seule structure et non plusieurs. Les couleurs peuvent être choisi grâce à une télécommande.

Pour toutes demandes concernant ce "plancher lumineux", nous consulter.tarifs-2020-20_2.pdf

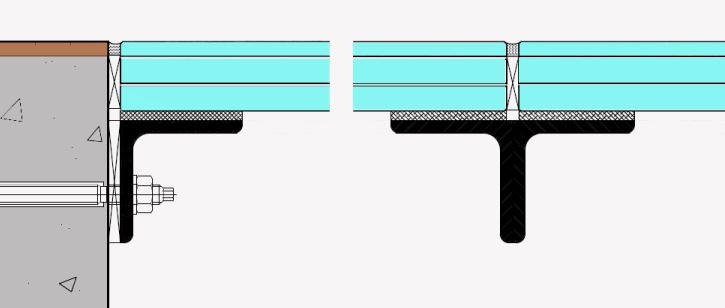

Méthode de pose d'un plancher de verre en FEUILLURE




Méthode de pose d'un plancher de verre avec PRE-CADRE

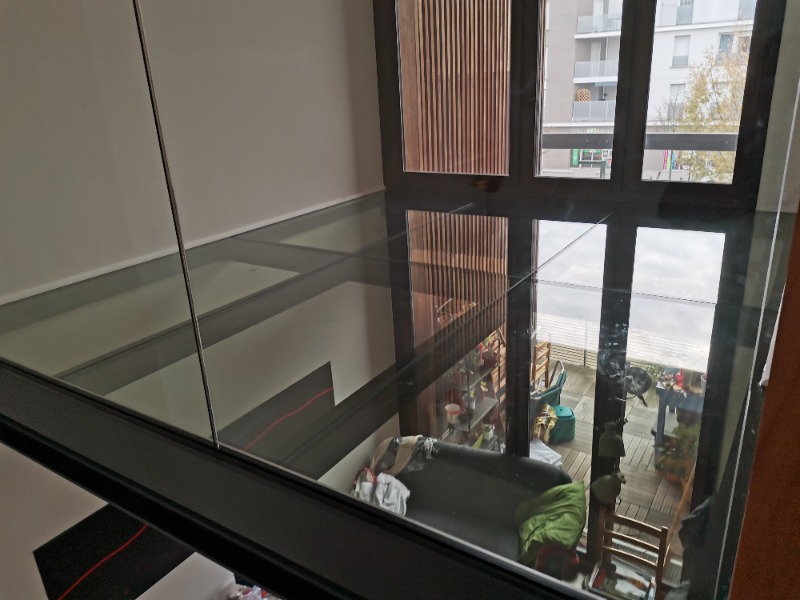

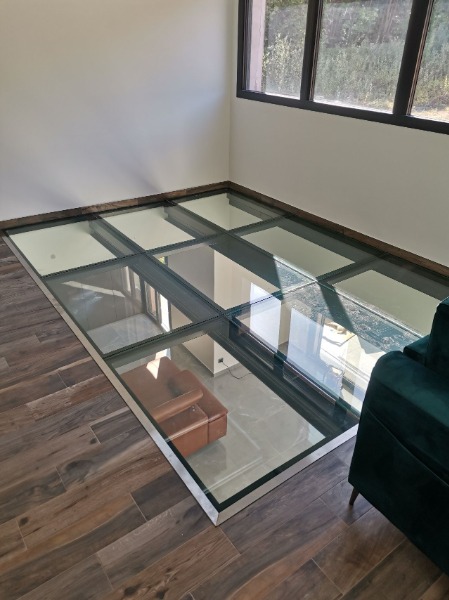

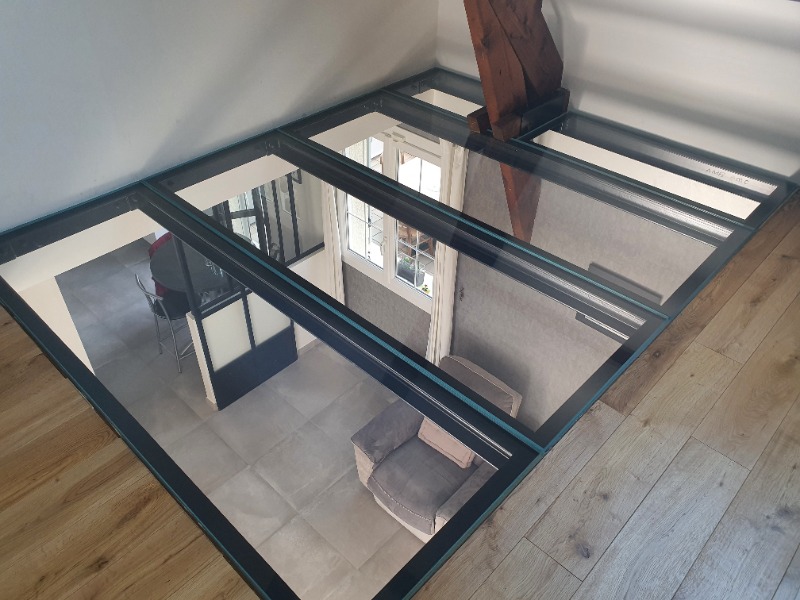

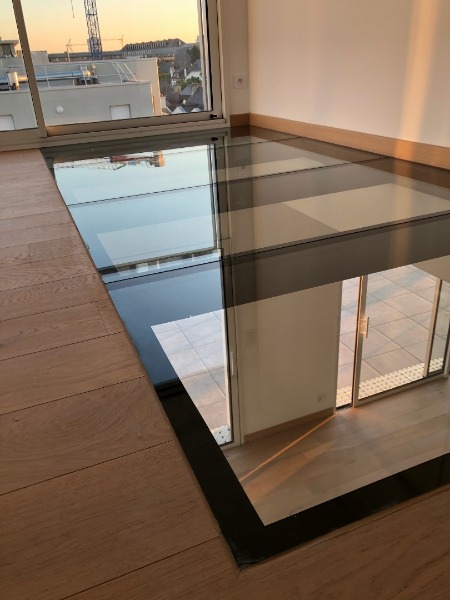

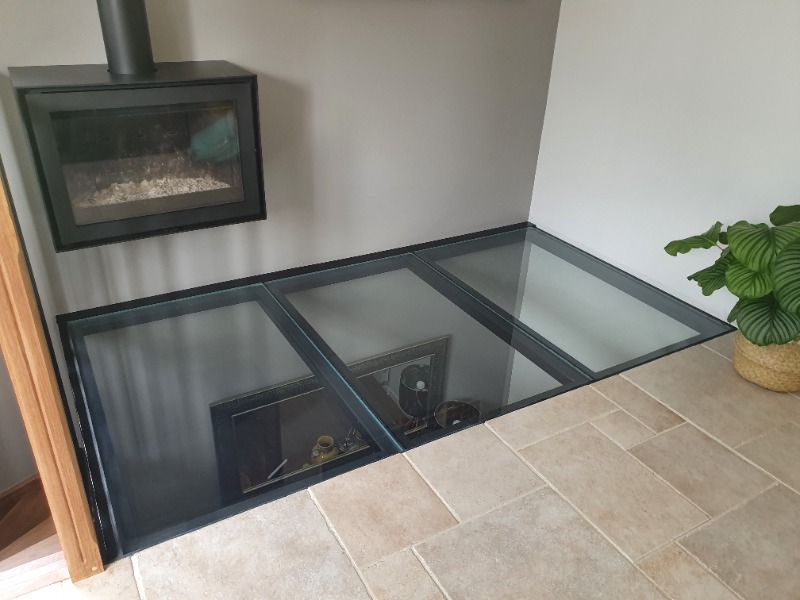

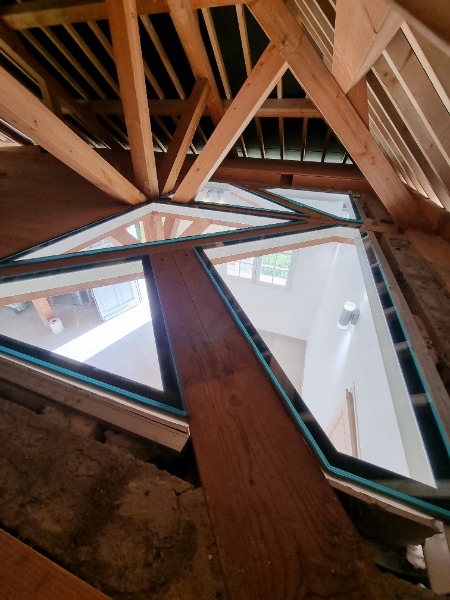

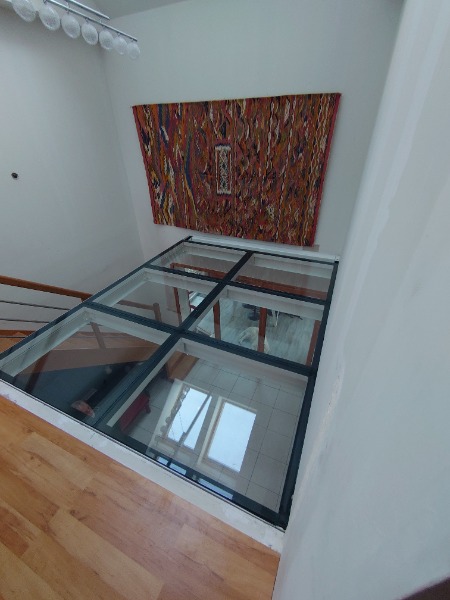

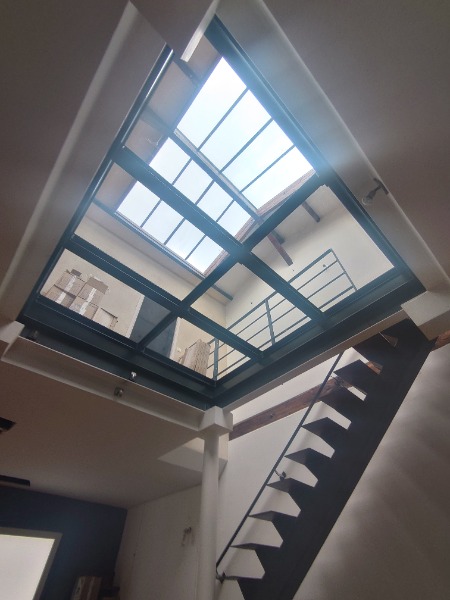

Photos de plancher de verre
